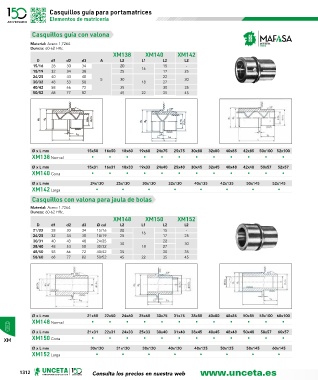

Page 1312 - U148_CAT_BAJA
P. 1312
Casquillos guía para portamatrices
Elementos de matricería
Casquillos guía con valona
Material: Acero 1,7264.
Dureza: 60-62 HRc.
XM138 XM140 XM142
D d1 d2 d3 A L2 L1 L2 L2
15/16 28 30 34 20 16 15 -
18/19 32 34 38 25 17 25
24/25 40 43 48 5 30 22 30
30/32 48 53 58 18 27
40/42 58 66 72 35 30 35
50/52 68 77 82 45 22 35 45
Ø x L mm 15x50 16x50 18x60 19x60 24x75 25x75 30x80 32x80 40x85 42x85 50x100 52x100
XM138 Normal • • • • • • • • • • • •
Ø x L mm 15x31 16x31 18x33 19x33 24x40 25x40 30x45 32x45 40x48 42x48 50x57 52x57
XM140 Corta • • • • • • • • • • • •
Ø x L mm 24x130 25x130 30x130 32x130 40x135 42x135 50x145 52x145
XM142 Larga • • • • • • • •
Casquillos con valona para jaula de bolas
Material: Acero 1.7264.
Dureza: 60-62 HRc.
XM148 XM150 XM152
D d1 d2 d3 Ø col L2 L1 L2 L2
21/22 28 30 34 15/16 20 16 15 -
24/25 32 34 38 18/19 25 17 25
30/31 40 43 48 24/25 30 22 30
38/40 48 53 58 30/32 18 27
48/50 58 66 72 40/42 35 30 35
58/60 68 77 82 50/52 45 22 35 45
Ø x L mm 21x50 22x50 24x60 25x60 30x75 31x75 38x80 40x80 48x85 50x85 58x100 60x100
XM148 Normal • • • • • • • • • • • •
Ø x L mm 21x31 22x31 24x33 25x33 30x40 31x40 38x45 40x45 48x48 50x48 58x57 60x57
XM XM150 Corta • • • • • • • • • • • •
Ø x L mm 30x130 31x130 38x130 40x130 48x135 50x135 58x145 60x145
XM152 Larga • • • • • • • •
1312 Consulta los precios en nuestra web
